2008年07月26日

WEM 7月26日の作業

7/26/1 今日はモーターマウントに取り付けたモーターのネジが本体側の部品に干渉することが分かり、溝を広げました。フロアーに接着後のため、超大変な作業となりました。





7/26/2こちらはフロント部の作業中ですね。
キングピンの取り付け、調整をしているようです。





7/26/3

こちらはカウリングの耳をホットボンドで補強しているようです。補強後に耳の整形作業(バリ取作業)を行いました。

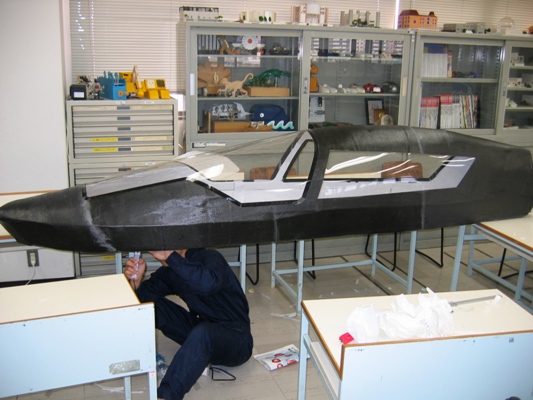

7/26/4カウリングにウィンドウが全て取り付けられました。
写真で見るとそれなりにカッコ良いですね。でも近くで見ると結構歪です。まあ、3メートル離れれば、言わなければ分からない程度でしょうか。
大会までにはカッティングシートで化粧直しを行う予定ですが、八王子キャンパスでのテストランには間に合いそうに無いので多分、烏のままでしょう。

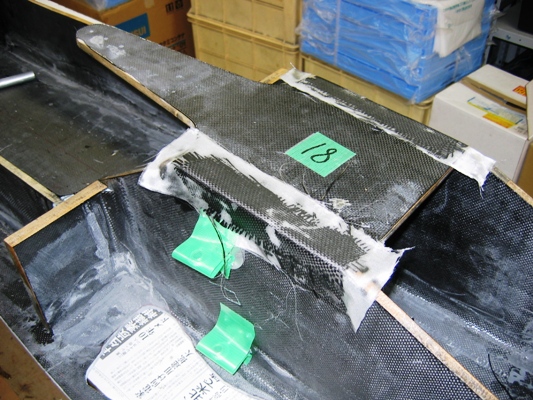

7/26/5これはフロントタワーバーです。ハンドルのリンク装置が付きます。フロント過重が集中するところなので、しっかりと接着しないといけません。接着面にエポキシ樹脂を塗り、その上にカーボンテープを貼って補強しているようです。白いものは樹脂を吸いバリが出ないように密着させるピールプライです。
  伊藤
